地下鉄車両の作り方 in モスクワ

img_7988

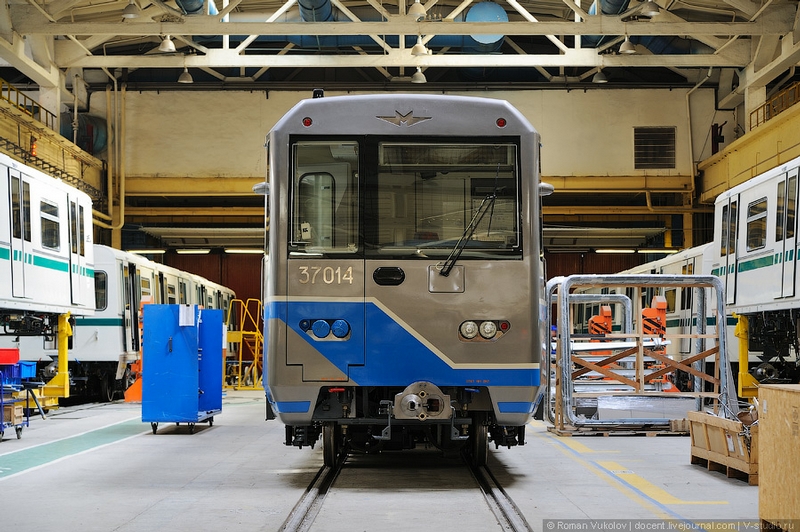

モスクワの地下鉄で最近導入された列車、81-760が作られる過程を見てみましょう。
これはセルビア鉄道の為に生産されたディーゼル車のようです。
詳細は続きから。








newtrains002-3
メトロワゴンマーシュ工場はモスクワ地方にあり、ロシアや近隣諸国の地下鉄や鉄道を作っています。

newtrains002-4

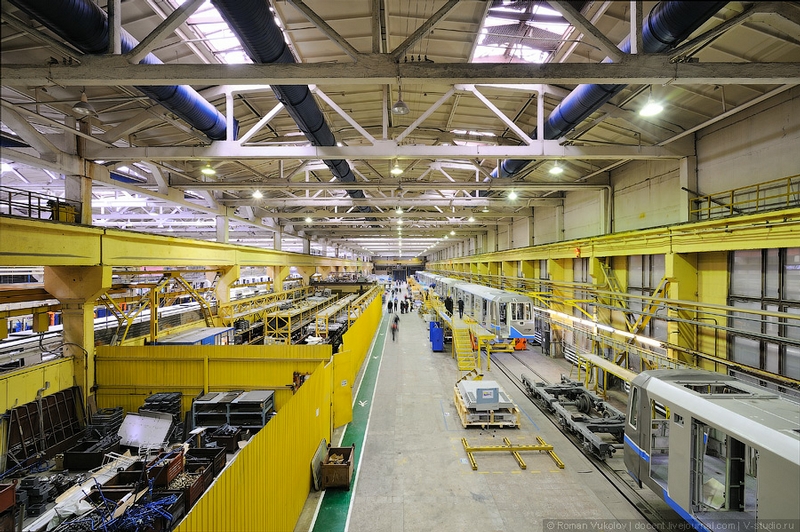

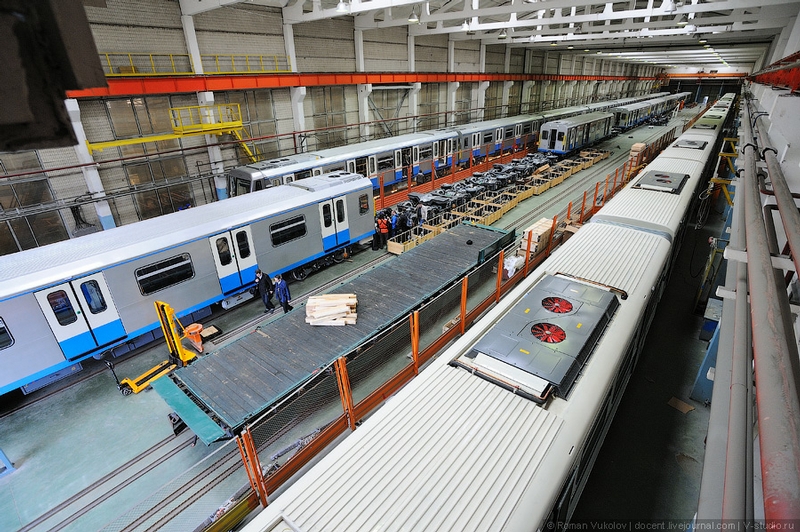

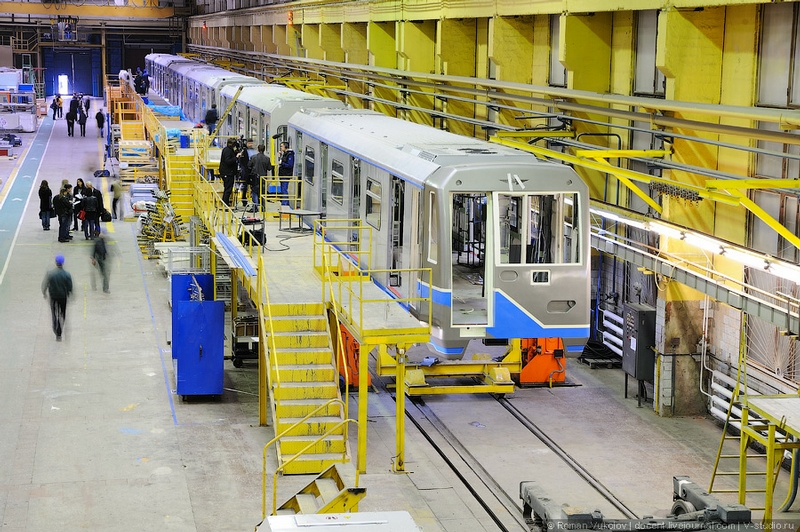

組み立て工場。

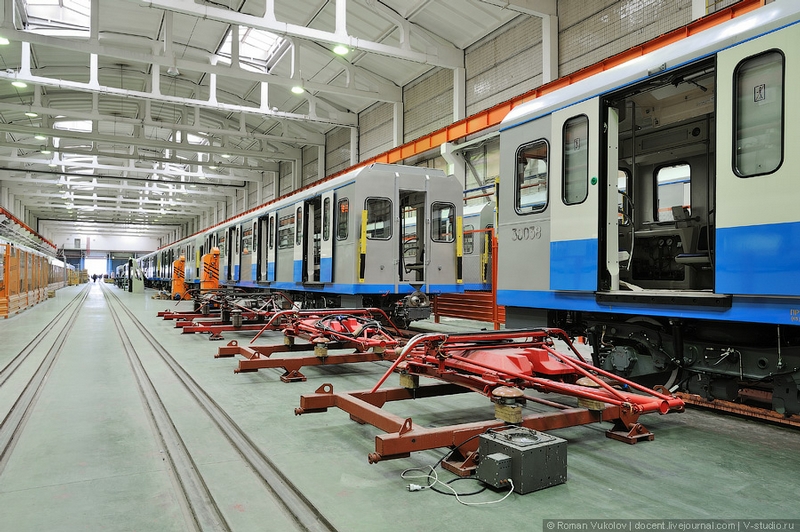

右側に見えているのは81-760の車体です。

newtrains002-5
81-760の主な仕様
容量:300~320人
パワー:四つの誘導電磁気、各車両につき170kW
トラック幅:1520mm
最大速度:90km/h
重量:35~36t
寸法:長さ19140/20120mm、幅2686mm、高さ3680mm

newtrains002-7

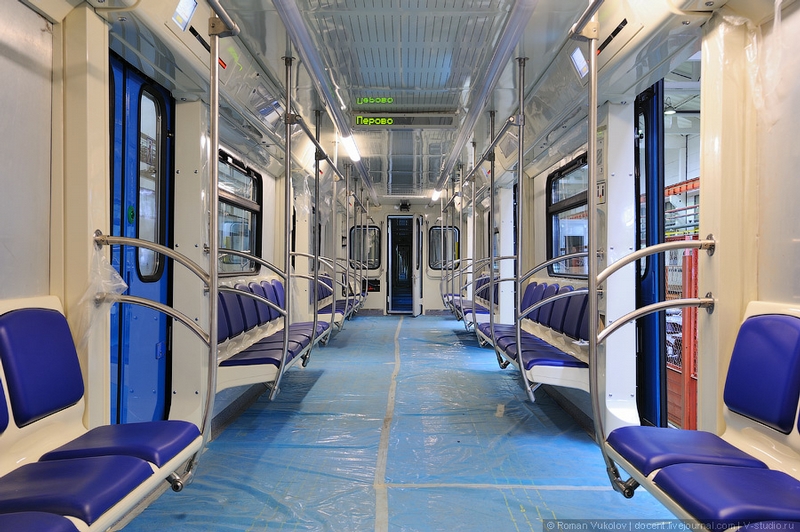

車体はステンレス鋼で作られ、エアコンと空気清浄システムが備え付けられています。

newtrains002-8

newtrains002-9
ピーク時以外はボタンを押すことでドアが開く仕様です。このようなシステムは長年ヨーロッパの多くの地下鉄や交通機関で利用されています。

newtrains002-10

newtrains002-11

newtrains002-12

newtrains002-13

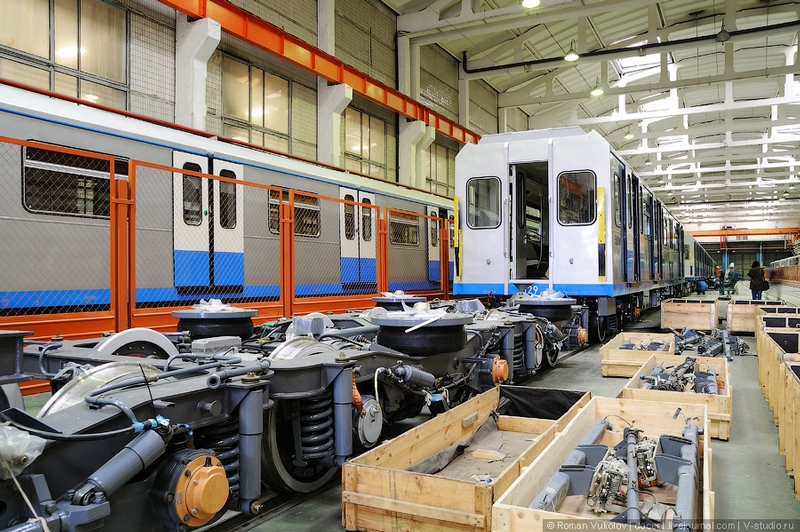

台車の組み立て。箱の中にあるのは集電装置です。

newtrains002-14
集電装置の為の平均的な鉄道のシステム
これらは試験のために使われます。

newtrains002-15

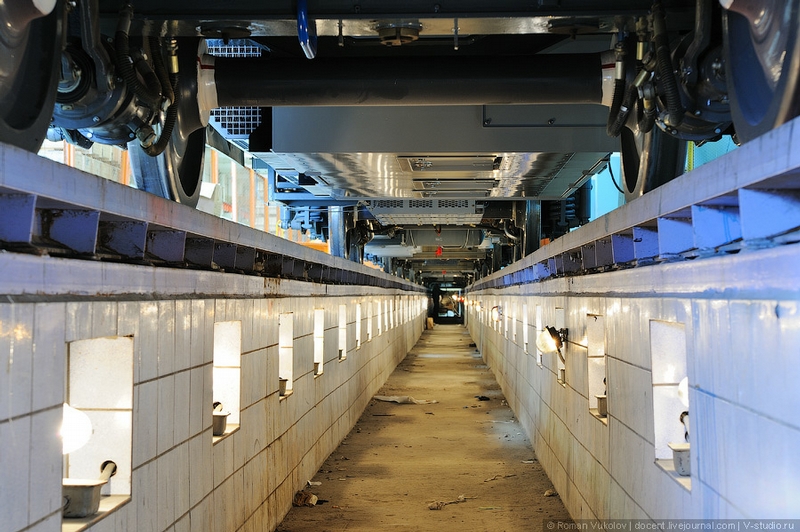

あなたは列車の下に何があるか想像できますか?

newtrains002-16

newtrains002-17

newtrains002-18

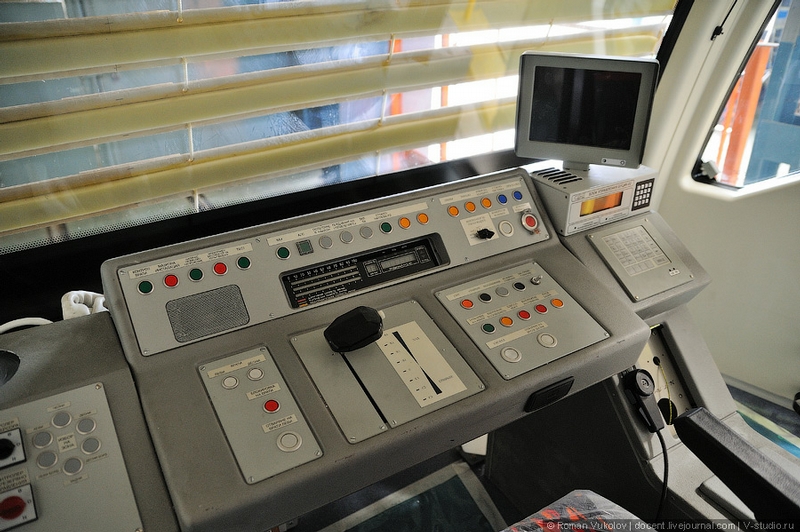

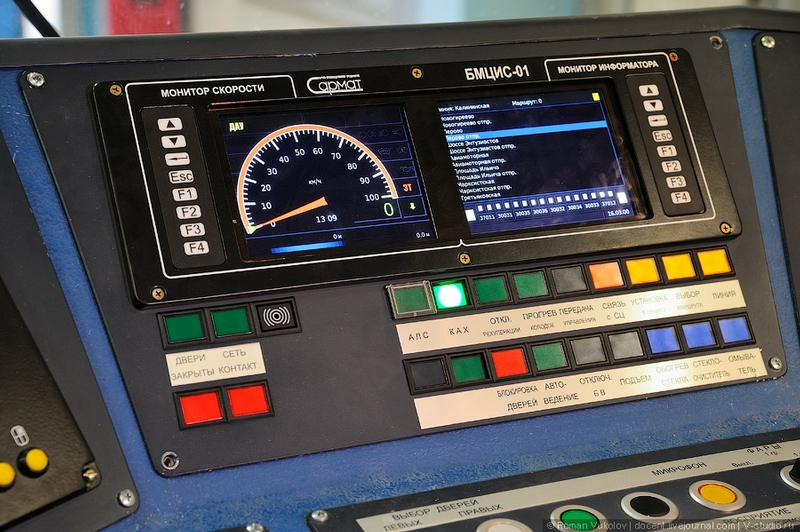

近代的なキャビン

newtrains002-16

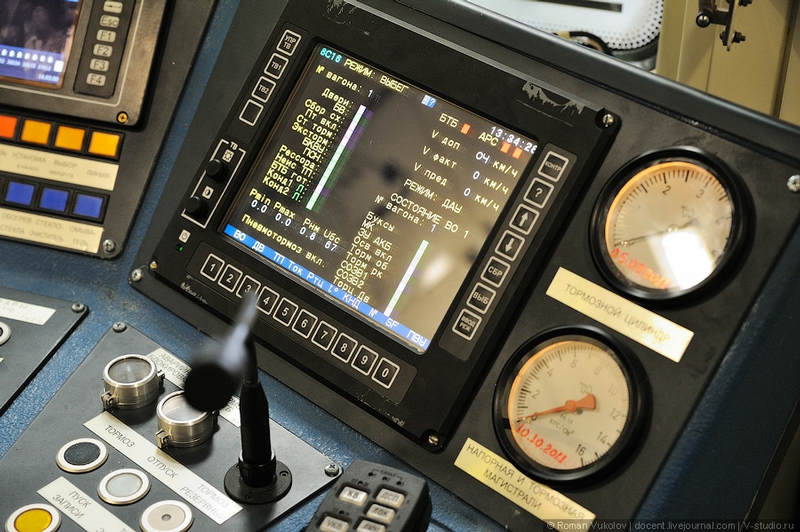

ブレーキラインを示す圧力ゲージはとても信頼できます。

newtrains002-20

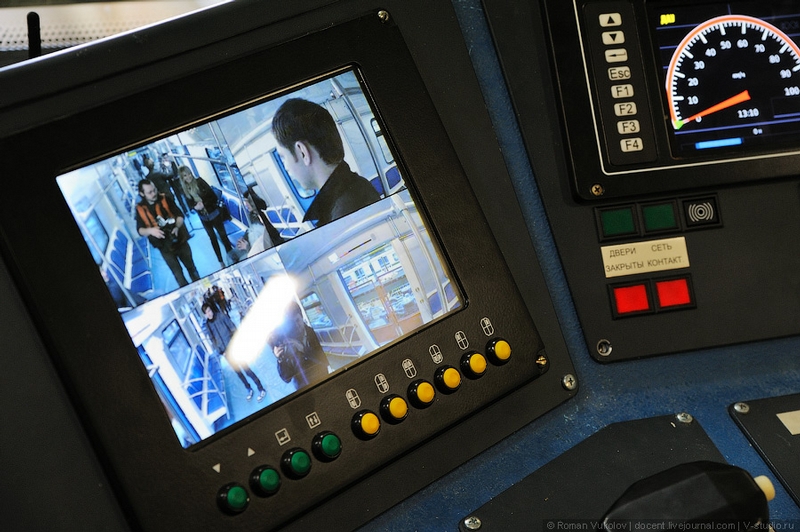

乗客の様子はキャビンから見ることが出来ます。

newtrains002-16

newtrains002-22

newtrains002-23

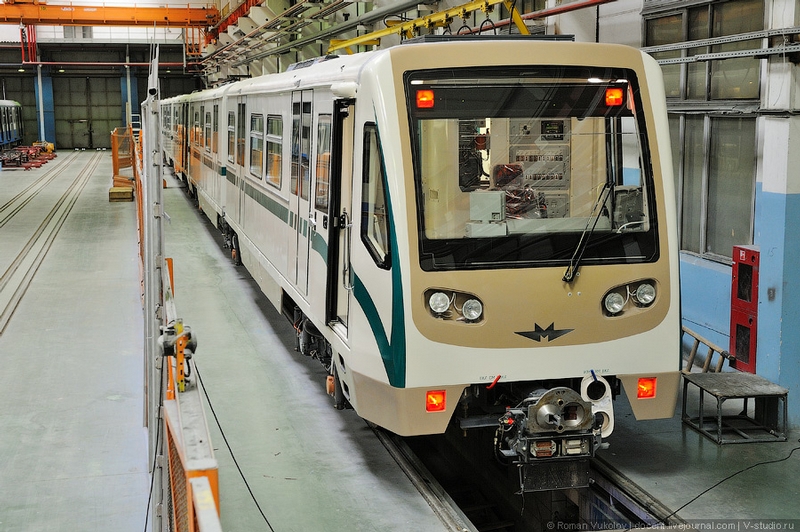

ブルガリアのソフィア地下鉄で使われているカラー。
これは81-740

newtrains002-23

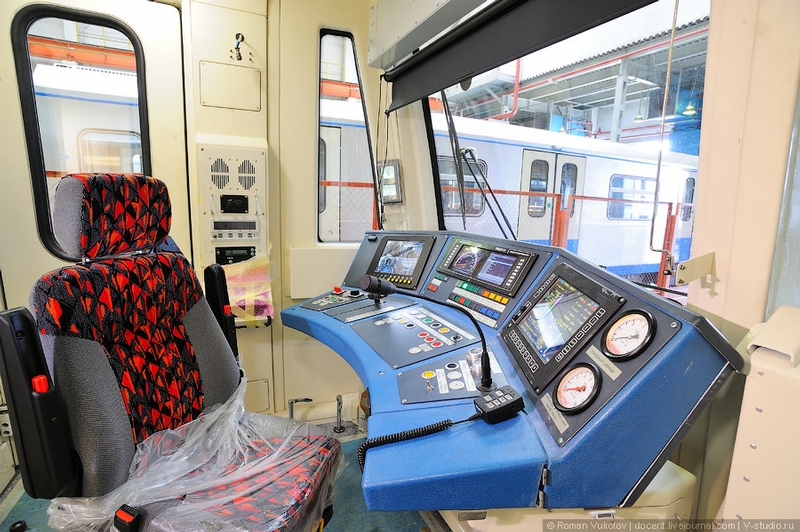

キャビンの様子

newtrains002-25

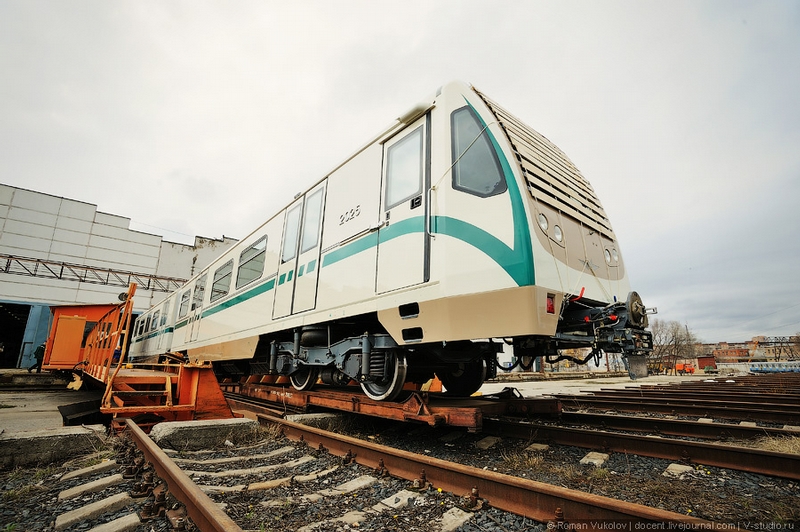

はるか遠くのブルガリアに輸送する準備が出来ました。

newtrains002-26

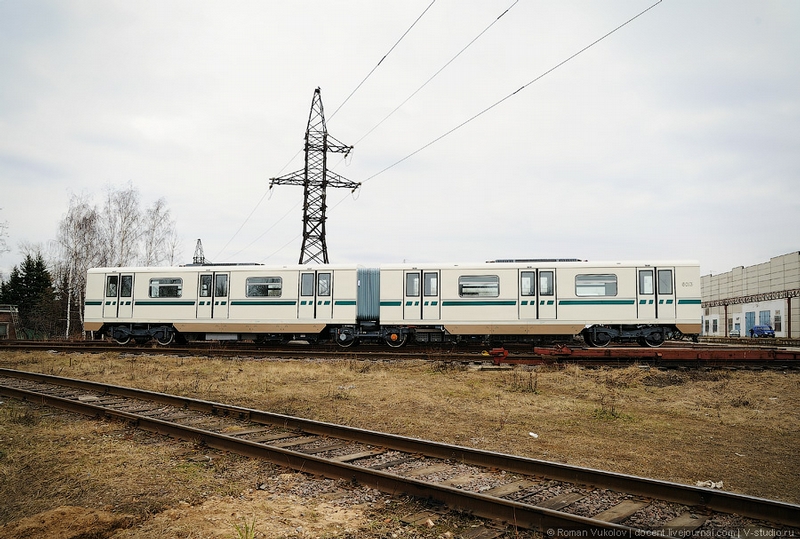

まだ準備が出来ていない
81-740車両

newtrains002-27
81-740の主な仕様
容量:344~383人
パワー:四つの誘導電磁気、各車両につき170kW
トラック幅:1435mm
最大速度:90km/h
重量:47t
寸法:長さ27200~28150mm、幅2700mm、高さ3581mm

newtrains002-27

newtrains002-29

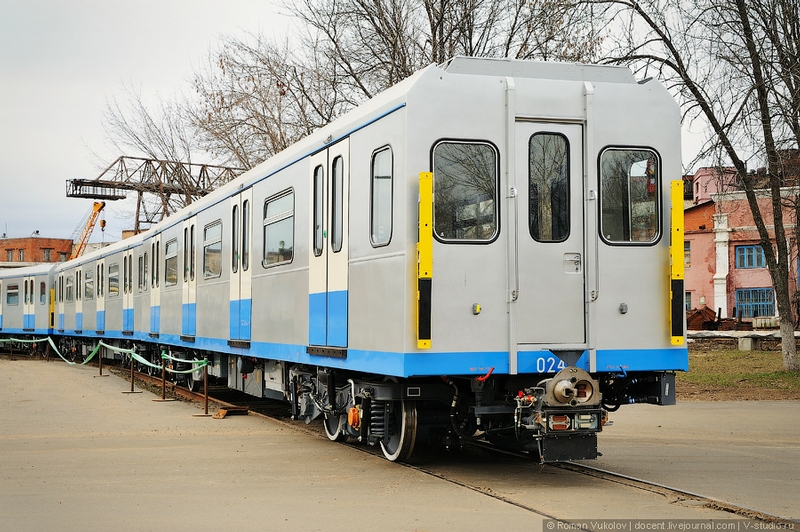

モスクワで使用される中間車、81-760/761の準備。

newtrains002-30

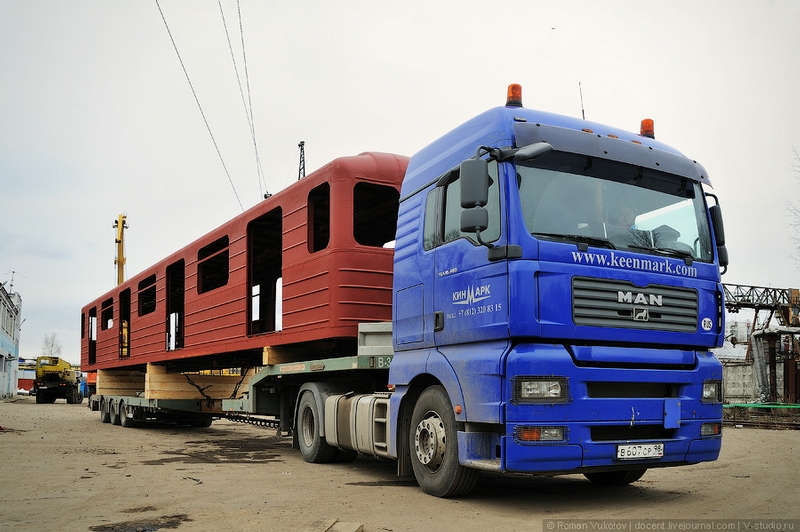

81-717/714のボディを運送中

newtrains002-31

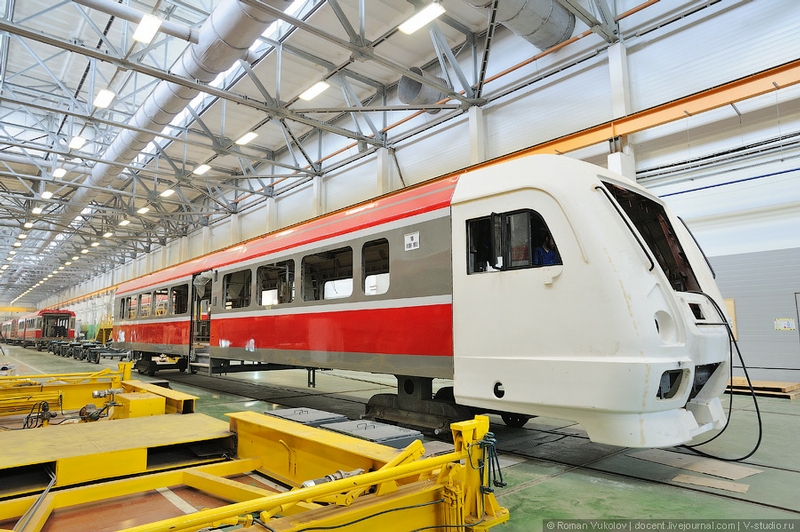

レールバスの組み立てエリア

newtrains002-32

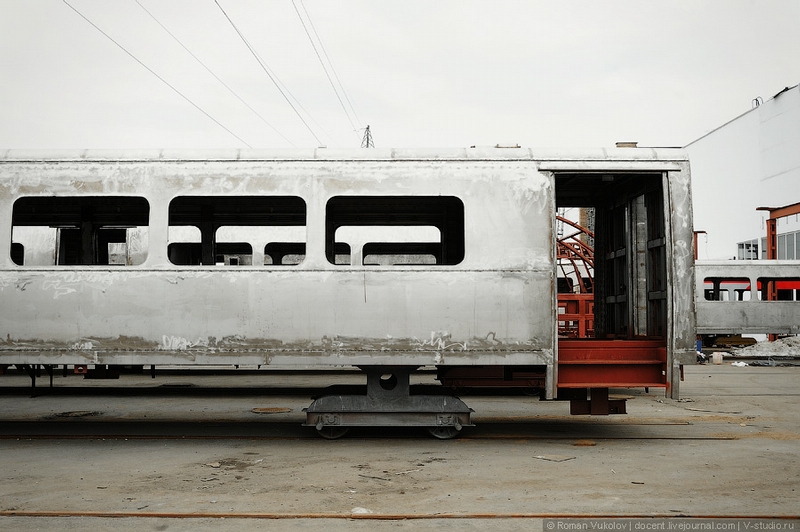

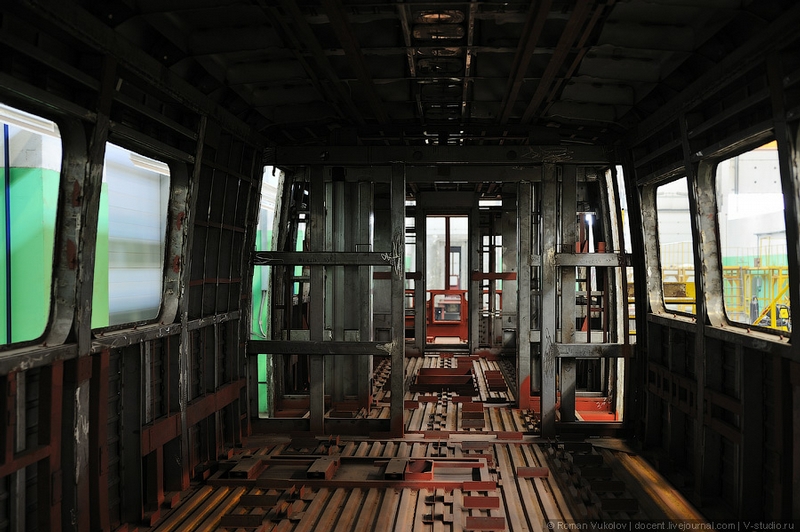

RA-2の車体

newtrains002-33

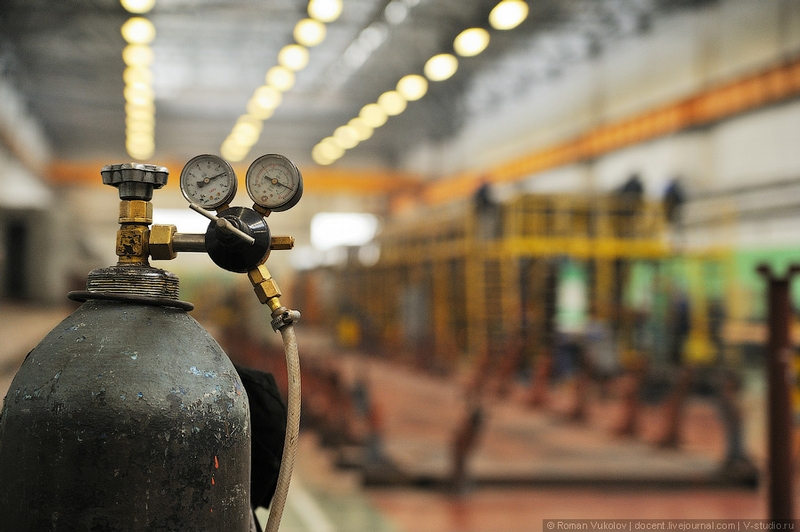

溶接の準備のために集められています。

newtrains002-34
将来屋根の部品になるそうです。

newtrains002-35

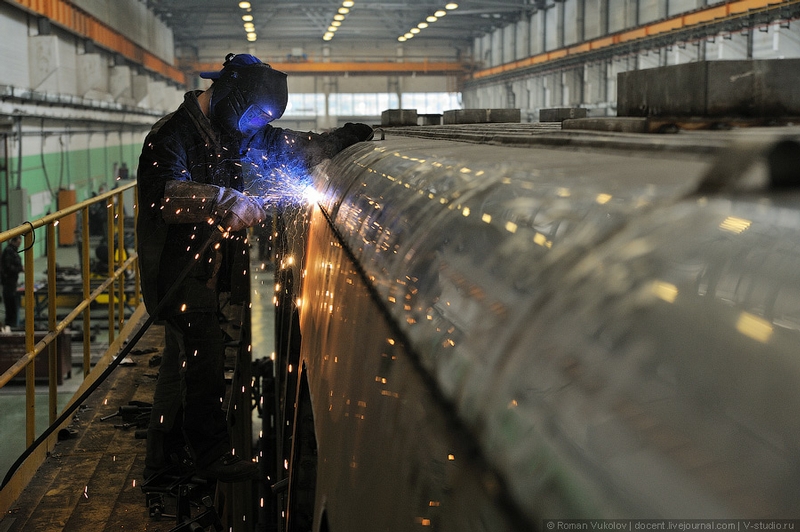

溶接なう。

newtrains002-36

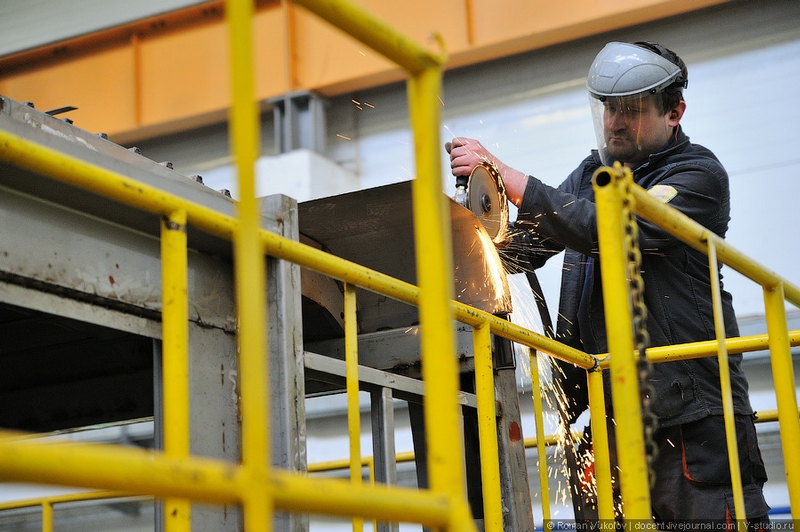

余分な部分を切断。

newtrains002-37

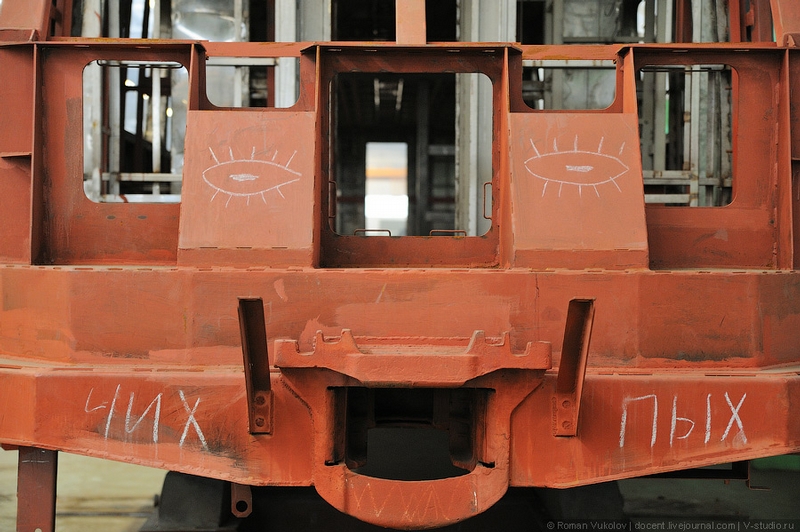

こっちみんな

newtrains002-38

newtrains002-40

newtrains002-41

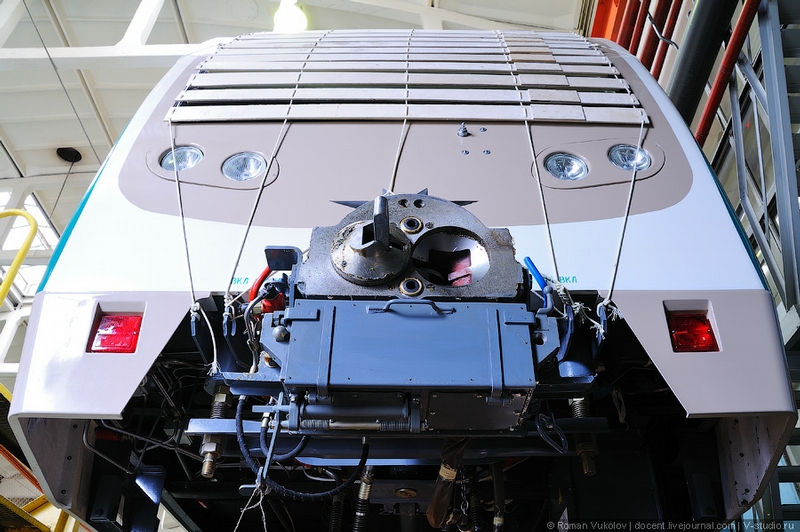

RA-2の頭部

newtrains002-42

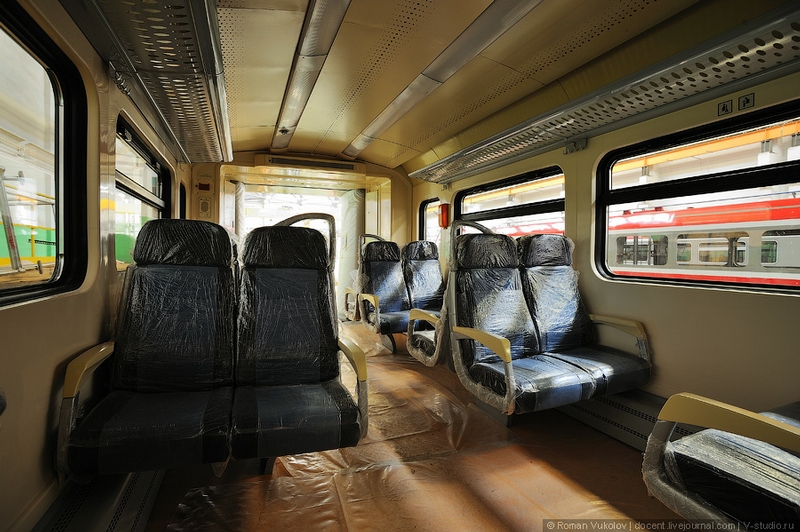

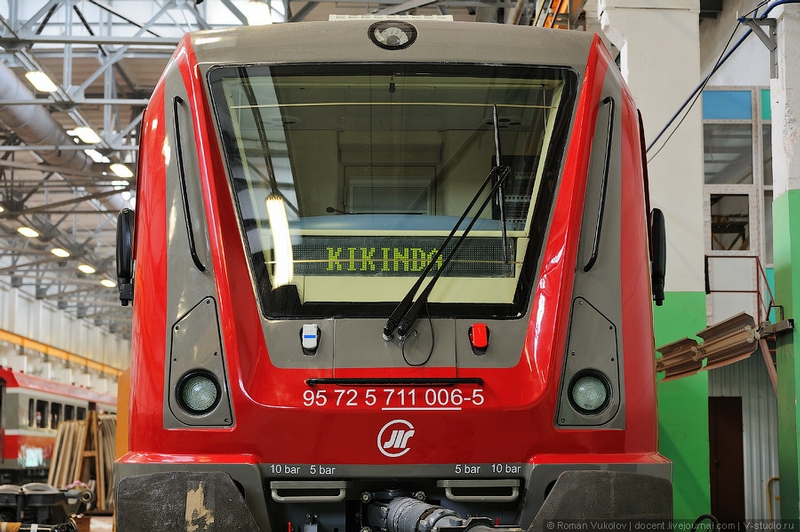

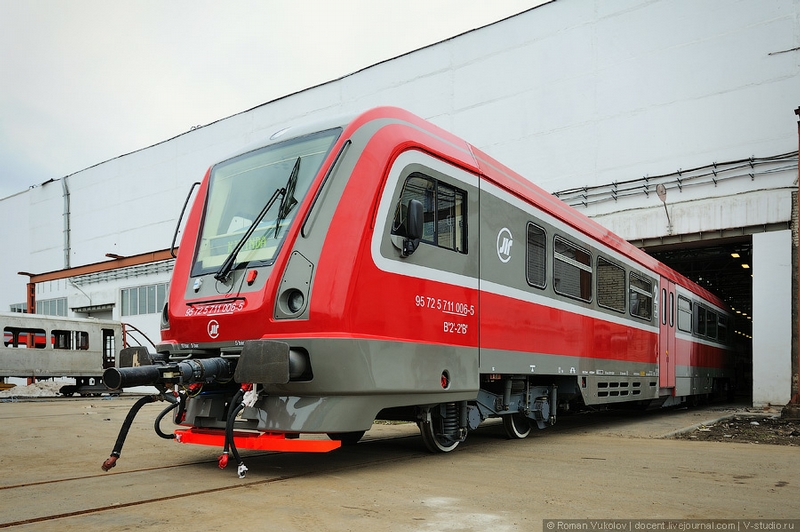

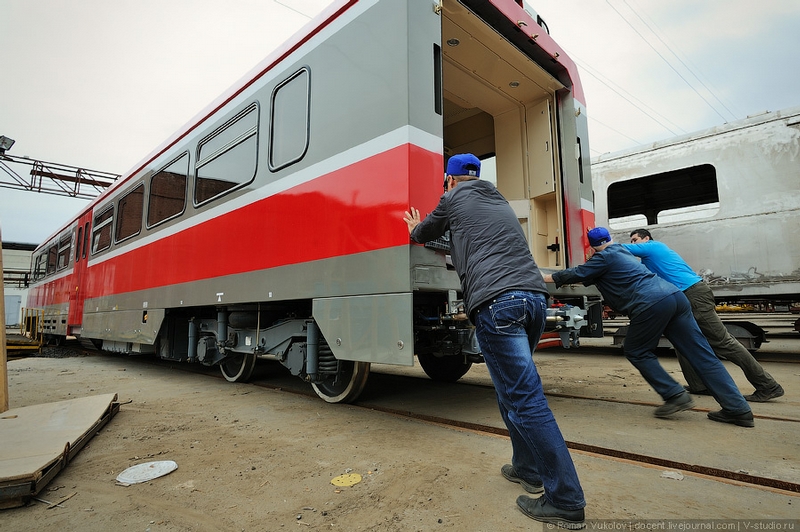

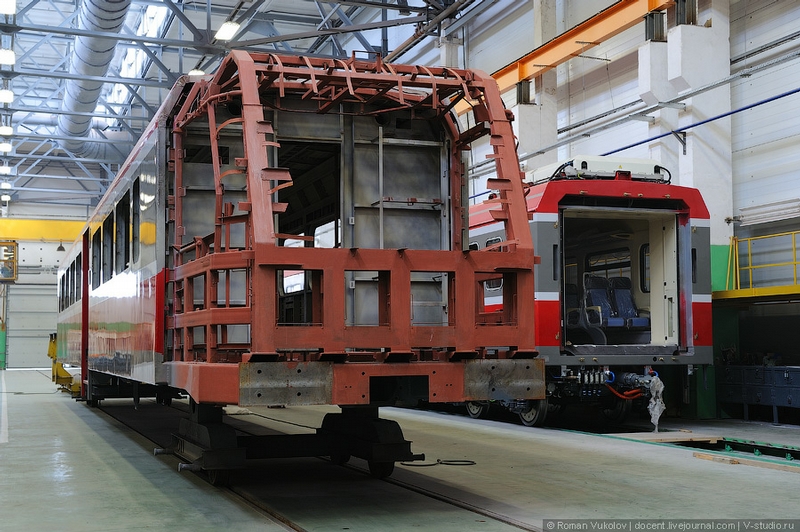

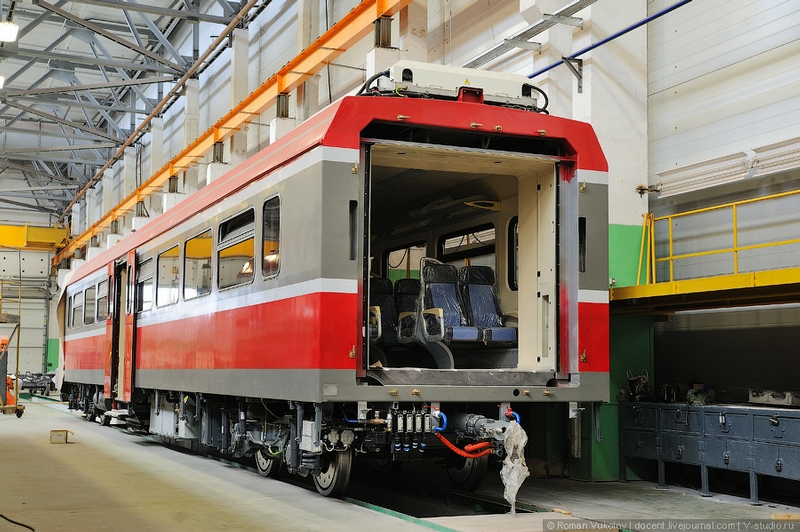

これはセルビア鉄道の新車、DP-Sです。

newtrains002-43

newtrains002-44

newtrains002-45
塗装の準備

newtrains002-46
newtrains002-47

newtrains002-48

newtrains002-49

newtrains002-50

newtrains002-51

newtrains002-52

newtrains002-53

newtrains002-54



お知らせ:5/3~4までちょっと更新できないわ
